Publier un modèle à partir de l'outil Documents (bêta)

  1. Dernière mise à jour
  2. Enregistrer en tant que PDF
 En version bêta
Cette fonctionnalité est actuellement en version bêta.

Objectif

Publier un modèle de l'outil Documents de Procore vers l'outil Modèles.

Contexte

La publication de modèles sur Procore permet aux équipes d'afficher et d'interagir avec les modèles dans les applications Web et mobiles de Procore. Ceci permet de garantir que tout le monde a accès aux dernières informations sur le modèle, peut collaborer plus efficacement et réduire les erreurs qui pourraient entraîner des reprises.

Si vous avez des modèles stockés dans l'outil Documents du projet, vous pouvez publier un modèle directement à partir de l'outil Documents au lieu de devoir publier à partir de Navisworks®. Remarque : si vous souhaitez plutôt publier à partir de Navisworks®, voir Publier un modèle sur Procore.

Éléments à prendre en compte

  • Autorisations utilisateur requises :
    • Vous devez disposer de toutes les autorisations suivantes :
      • Autorisations de niveau « Admin » dans l'outil Modèles du projet.
      • Autorisations de niveau « Standard » ou « Admin » dans l'outil Documents du projet.
      • Autorisations « Lecture seule » ou supérieures pour l'outil Plans (si vous souhaitez ajouter et mapper des plans 2D au modèle).
  • Information supplémentaire :
    • Cette fonctionnalité n'est pas disponible dans l'outil Documents au niveau entreprise.

Conditions préalables

Procédure

Étape 1 : sélection du modèle

  1. Accédez à l'outil Documents du projet.
  2. Recherchez le fichier de modèle 3D que vous souhaitez publier dans l'outil Modèles.
  3. Cliquez avec le bouton droit de la souris sur le fichier et sélectionnez Publier le modèle.
    OU
    Cliquez sur les points de suspension verticaux icon-ellipsis-vertical.png icône pendant que le fichier est sélectionné.
    OU
    Cliquez sur le fichier de modèle pour l'ouvrir. Cliquez ensuite sur le modèle icon-3d-model-estimating.png icône dans la barre d'outils droite.
  4. Dans le panneau « Publication de modèles », cliquez sur l'icône + .
    <br ] Si un modèle a déjà été publié à partir de ce fichier, il est répertorié dans le panneau.

Étape 2 : saisir les informations sur le modèle

  1. Dans la section « Publier un nouveau modèle », remplissez les informations suivantes :
    • Nom du modèle: entrez un nom pour le modèle dans le champ.
      Remarque : il s'agit du nom d'affichage pour visualiser le modèle dans Procore.
    • Statut du modèle: sélectionnez l'un des statuts suivants dans le menu déroulant sous Statut :
      • Coordination : le modèle est toujours en cours de coordination et peut être référencé à des fins générales, mais n'est pas destiné à être utilisé pour l'installation.
      • Construction : le modèle a été entièrement coordonné et est prêt à être utilisé pour l'installation ou la vérification de l'installation.
      • Conforme à l'exécution : le modèle a été mis à jour pour refléter les travaux en place.
    • Vue d'accueil: le point de vue que vous sélectionnez comme point de vue de l'accueil définit la vignette du modèle, ainsi que la zone dans laquelle le modèle s'ouvre dans la visionneuse. Ce point de vue doit fournir une présentation générale du modèle et être facile à naviguer.
      Remarques :
      • Le point de vue est automatiquement ajouté.

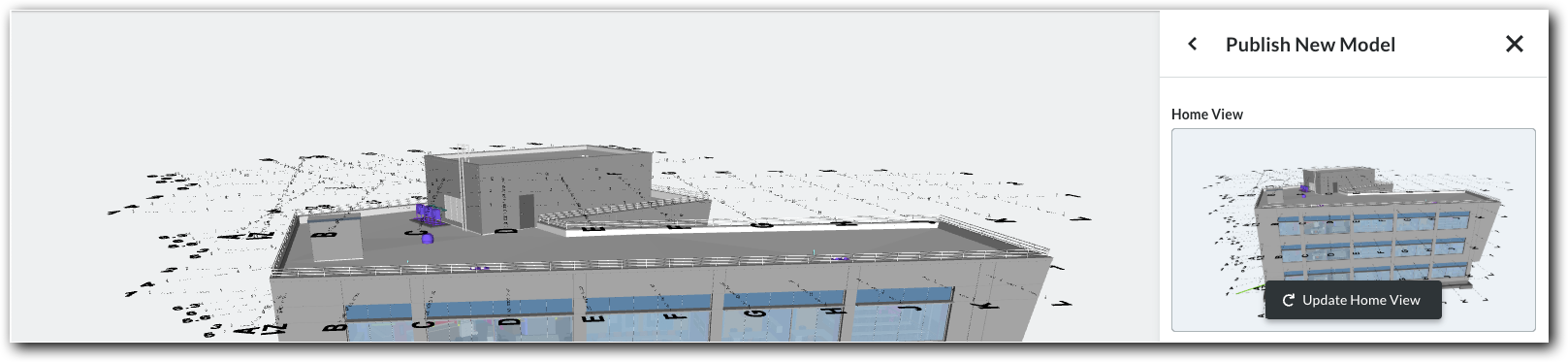

      • Si vous souhaitez modifier le point de vue, ajustez l'affichage de votre modèle dans le visualiseur et passez la souris sur l'image de l'affichage d'accueil dans le panneau. Cliquez ensuite sur Mettre à jour la vue de la page d'accueil.

Étape 3A : ajouter des plans 2D (facultatif)

  1. Dans la section Carte 2D, cliquez sur Ajouter des plans.
  2. Sélectionnez l'une des options suivantes pour spécifier l'élévation de la feuille :
    • Choisissez un niveau existant.
      1. Sélectionnez un niveau dans le menu déroulant.
    • Créez un nouveau niveau.
      1. Cliquez sur Définir un nouveau niveau.
      2. Sélectionnez un lieu dans le menu déroulant.
      3. Cliquez sur un élément dans le modèle pour calculer automatiquement l'élévation.
        OU
        Saisissez une valeur numérique.
  3. Sélectionnez un plan dans le menu déroulant Plan. Remarque : si votre projet utilise des zones des plans, vous devez d'abord sélectionner une zone dans le menu déroulant Zone des plans.
  4. Cliquez sur Suivant.
    Remarque : vous pouvez ajouter une autre feuille 2D avant de publier votre modèle. Cependant, vous devrez d'abord mapper cette feuille sur le modèle. Voir Mapper la feuille 2D avec le modèle ci-dessous.

Étape 3B : mapper la feuille 2D avec le modèle

  1. Cliquez sur Démarrer pour sélectionner les deux mêmes points sur le modèle.
    Conseil !  Nous vous recommandons d'activer les lignes de quadrillage dans Navisworks® pour plus de précision. Ce paramètre se trouve sous Afficher > Afficher la grille.
    Remarque : l'intersection de lignes de quadrillage doit avoir un objet sur l'axe Z.
  2. Cliquez sur Enregistrer pour confirmer les points.
    Remarque : si vous souhaitez réajuster les points, passez la souris sur la vignette et cliquez sur Modifier.
  3. Cliquez sur Démarrer pour sélectionner deux points opposés sur le plan.
    Conseil !  Nous vous recommandons de sélectionner une intersection de lignes de quadrillage dans l'empreinte du projet.
    Remarque : le premier point que vous sélectionnez est étiqueté « A » et le second est « B ». Si vous souhaitez effacer les points et les sélectionner à nouveau, cliquez sur Réinitialiser.
  4. Cliquez sur Enregistrer.
    Remarque : si vous devez réajuster les points, vous pouvez passer la souris sur la vignette du plan et cliquer sur Modifier.
  5. Vérifiez que les points du plan et du modèle correspondent, puis cliquez sur Suivant.
  6. Facultatif : si vous souhaitez ajouter des feuilles 2D supplémentaires, cliquez sur Ajouter des plans sous la carte 2D et répétez les étapes ci- dessus.

Étape 4 : publier le modèle

  1. Lorsque vous êtes prêt à publier le modèle, cliquez sur Publier.
    Remarques :
    • Le modèle apparaît dans un état de chargement jusqu'à ce que sa publication soit terminée.
    • Si vous devez annuler la publication, cliquez sur le bouton Supprimer . icon-delete-trash6.png icône .
  2. Pour afficher le modèle publié dans la visionneuse de modèles, cliquez sur le modèle dans le panneau. Vous pouvez également ouvrir le modèle dans l'outil Modèles sur les applications Web et mobiles de Procore. Voir Afficher un modèle (Web), (iOS) ou (Android).
